M0513负荷隔离开关模块-创正电气股份有限公司

M0513负荷隔离开关模块

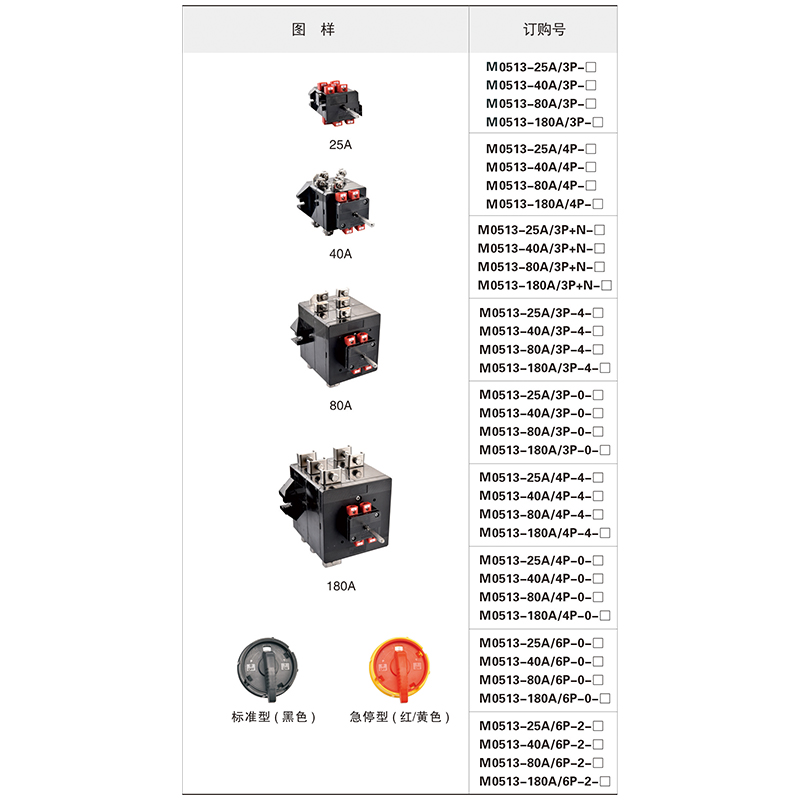

CZ订单代码:

产品特点

●使用环境温度：-55℃≤Ta≤+55℃
●额定开关电流：25A、40A、80A、180A
●额定电压：AC230~690V
●开关具有良好的阻燃性能。
●开关模块具有弹簧蓄能瞬时释放的加速机构实现了快速接通或分断。
●开关模块触点材料是银合金。
●开关模块所有接线处压线螺钉均为不锈钢材质。
●开关模块隔离距离大。
●CCC认证、CE认证。

产品参数

产品类型：	负荷隔离开关模块
认证：	CCC CE
最低使用环境温度：	-55℃
最高使用环境温度：	+55℃
外壳材料：	不饱和树脂

认证：

China Ex mark: CCC
European Union Ex mark: CE

使用环境温度:

-55℃≤Ta≤+55℃

符合电器标准：

IEC/EN 60947-1、IEC/EN 60947-3

使用类别：

AC-23、AC-3、AC-11

开关开断容量：

	230V	400V	500V	690V
CZ0513-25A	25A	25A	20A	16A
CZ0513-40A	40A	40A	40A	32A
CZ0513-80A	80A	80A	80A	63A
CZ0513-180A	180A	180A	150A	125A

额定绝缘电压 Ui：

800V

额定冲击耐受电压 Uimp：

6kV

额定短时耐受电流 Icw：

3kA ( 25A、40A ) 10kA ( 80A、180A)

额定短路接通能力 Icm：

4kA ( 25A、40A ) 17kA ( 80A、180A )

熔断器短路保护：

20kA 500V/35A ( 25A ) 20kA 500V/63A ( 40A )
50kA 500V/160A ( 80A ) 50kA 500V/250A ( 180A )

熔断器保护特性：

gG ( 符合 IEC/EN60269-1 )

端子截面积：

25A：2×1.5 ~ 4mm² ；40A：2×10mm² ；
　　　　　 80A：2×16 ~ 25mm² ；180A：2×50 ~ 95mm²

外壳材料：

不饱和树脂

8025/40，8025/80，8025/180	开关防护罩 8025/40用于40A 8025/80用于80A 8025/180用于180A	8025/40L，8025/80L	开关防护罩 8025/40L用于40A 8025/80L用于80A
CZ8000-8003-3DB1，CZ8000-8003-3DB2	用于负荷隔离开关标准型 ( 黑色 )	CZ8000-8003-3DE1，CZ8000-8003-3DE2	用于安全开关急停型 ( 红/黄色 )
